Светодиодные матрицы

Сообщений 21 страница 40 из 44

21

Еще немного кадров

22

А вот это тактовая

23

Из даташита      http://translate.google.ru/translate?hl=ru&sl=en&u=http://www.siti.com.tw/product/spec/LED/DM132.pdf&ei=W-ZhS62NOdaC-ga6ycXGDA&sa=X&oi=translate&ct=result&resnum=1&ved=0CAgQ7gEwAA&prev=/search?q=DM132&hl=ru&lr=&sa=G&newwindow=1

НАЗВАНИЕ
PIN NO.
I / O
ОПИСАНИЕ
CMD [2:0] SDIP / SOP:
22, 23, 24
QFN:
30, 31, 32
Я Encoded команд для передачи данных, с разделением по времени
эксплуатация и ШИМ-дисплей:
CMD [2:0]
Командование
[000]: Режим 1-временным разделением операций / Нет операции
для отображения
[001]: Mode-2 с разделением по времени операции / операции не
для отображения
[010]: передача данных позволят (Shift-In)
[011]: данные защелка строба (Capture)
[100]: во-первых светодиодных излучающих
[101]: Второй светодиодных излучающих
[110]: Светодиодные излучающие отключить / Iout отключить (Stop)
[111]: тестовый режим
CMD команд запертым в связи с ростом края
DCLK.
DIN
SDIP / SOP: 25
QFN: 1
Я Серийный вход для освещения данных (с разделением по времени режим-1 / 2)
DOUT
SDIP / SOP: 18
QFN: 24
О серийном выход для освещения данных (с разделением по времени режим-1 / 2)
DCLK
SDIP / SOP: 20
QFN: 26
Я синхронный ввод часы для командования и последовательной передачи данных
передачи. Ввод данных по DIN синхронно с ростом
Края DCLK.
GCLK
SDIP / SOP: 19
QFN: 25
Я входного тактового сигнала для работы ШИМ
IOUT0-15 SDIP / SOP:
27, 28, 1, 2, 3, 4,
5, 6, 9, 10, 11, 12,
13, 14, 15, 16
QFN:
3, 4, 5, 6, 9, 10,
15, 16, 17, 18, 19,
20, 21, 22
O LED Driver Мероприятия
REXT
SDIP / SOP: 21
QFN: 27
О текущих настройках драйвера. Светодиодные текущего установлен на текущий
значения путем подключения внешних резисторов между REXT
и заземление.

24

DCLK тактовая частота F 20 МГц (максимум)
DCLK длительности импульса 20 нс (минимум)
DCLK подъем / спад 40 нс (максимум)
GCLK тактовая частота F 20 МГц (максимум)
GCLK длительности импульса 15 нс (минимум)
GCLK подъем / спад 20 нс (максимум)

Время установки   УМК для DCLK   минимальное 25 нс
Время установки   DIN для DCLK  минимальное 25 нс
Время установки   DCLK к УМК  минимальное 25 нс
Время удержания    для всего такое же

25

Типичный метод контроля
1) последовательность команд
Чтобы манипулировать dm132, мы должны надлежащим образом контролировать CMD, DIN, DCLK, и как GCLK
Следующие шаги:
1. Выпуск команду "Shift-в", а затем введите данные яркости DIN. Обратите внимание, что dm132
начинается сдвиг в данных на DCLK ростом края рядом с краю, который запертом
Сдвиг в команде.
2. После данные полностью вступила, отправьте команду "Захват", чтобы сохранить данные в
регистров.
3. Выпуск команда "излучающих" или "Отключить". Заметим, что:
А. Д. 132 генерирует свои результаты в одноразовом моде, т.е. после выхода (1024) X
Т
GCLK
всегда равен нулю.
B. Есть 3 GCLK задержку между запертом светодиодные излучающие / Отключить
Команда и ШИМ Start / Stop. Это показано на Рисунке 2.
4. Повторите шаг 14. В тот же кадр, яркость данные не должны быть
изменился, просто повторите шаг 34. Заметьте, что вторая команда "излучающих" будет
опустить, если последний (1024) X T
GCLK
PWM еще не закончена, если "Отключить"
команда отправляется в заранее.
Процесс обсуждались выше, могут быть обобщены в следующей таблице. На
то же время, DCLK и GCLK остается свободного хода.

26

То есть чтобы сделать тестирование, надо вот по этой диаграмме "проиграть" сигналы..
Частота возможна и пониженая, значит можно собрать на ПИКЕ..
Интересует PIC16F628A, просто такой лежит под рукой и так и просится)))

DCLK тактовая частота F 20 МГц (максимум)
DCLK длительности импульса 20 нс (минимум)
DCLK подъем / спад 40 нс (максимум)
GCLK тактовая частота F 20 МГц (максимум)
GCLK длительности импульса 15 нс (минимум)
GCLK подъем / спад 20 нс (максимум)

Время установки   УМК для DCLK   минимальное 25 нс
Время установки   DIN для DCLK  минимальное 25 нс
Время установки   DCLK к УМК  минимальное 25 нс
Время удержания    для всего такое же

27

Alexder1 написал(а):

надлежащим образом контролировать CMD, DIN, DCLK, и как GCLK

Вот эти сигналы в нашей власти. Возможно ли так подрыгать пиковскими ножищами? Дима, обращусь к тебе за помощью, хотя бы в теории.) По возможности конечно)

28

Завтра постараюсь найти время подумать как прикрутить ПИК сюда, и можно ли вообще...

29

Частота у пика вроде 10Мгц, а у DM132 максимальная 20 Мгц
но можно сделать же ниже? Скажем где нибудь 4 Мгц

Главное (наверное, но я в этом плохо разбираюсь) - это битность. Хотя по предыдущей диаграмме битность не играет роли вообще вроде...
Просто у PWM 10 битные команды.. или у меня все перепуталось в голове...

30

А так же чтобы пик укладывался в скважности и длительности

31

Неописан тестовый режим вообще никак... Ни как ввсети в него(нужна ли последовательность сигнало на CMD определенная перед вводом в режим теста, нужен ли там при тесте DIN)... ни что при тестовом режиме происходить должно, вообще 0. Это долго и упорно надо править программу, прошивать контроллер и пробовать :).

DCLK & GCLK нужно с одного вывода контроллера  сделать...
Два режима:
* подается 111 на CMD и тактовые...
* начинать с Shift in, но там уже сложнее получится и Din скорее всего будет нужен...

По идее первый вариант должен работать для теста. Скорость нарастания и спада сигналов должно быть достаточной у ПИКА...

32

ДА ОПИСАНИЯ НИКАКОГО... (((

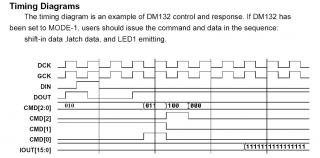

https://forumupload.ru/uploads/0000/0d/14/4438-1.jpg
Как я понял из этой дигараммы:
нижняя строка - IOUT  - 15 каналов на светодиоды - переходят в состояние единицы (свечение светодиодов)
после того как на DIN поступает импульс и происходят изменения на CMD

не понятно происхождение импульса на DOUT

а с первым вариантом я проэксперементирую еще раз "на переключателях"... в тот раз не получилось.. я думаю и не получится((
все равно надо тактовый генератор делать нормальный

33

http://www.siti.com.tw/contact/contact_en.html попробую попросить разъяснений у производителя)

您好,我的名字是亞歷山大。我來自俄羅斯。
我的付款麵包維修電子產品。請幫助我了解如何使測試模式DM132?
Datashit給了我充分理解的過程。

謝謝您!

Hello, my name is Alexander. I am from Russia.
I earn my bread repair electronics. Please Help me understand how to enable the test mode in DM132?
Datashit gave me a full understanding of the process.

Thank you!

34

Вот этим EP1C6Q240C8N FPGA контроллером управляются сегменты (определенные секции экрана..) Этот же контроллер запрограммирован так, что при остутствии связи с видео контроллером, перевести матрицы в режим тестирования. (не путать с тестом DM132)
FPGA передает различные цвета, полосы, линии для настройкии контраста и.т.п...

http://www.alibaba.com/product-gs/27816 … amily.html

http://img.alibaba.com/photo/278166650/EP1C6Q240C8N_EP1C6Q_FPGA_Family.jpg

EP1C6Q240I7N от компании Altera - недорогая программируемая логическая интегральная схема (ПЛИС) семейства Cyclone с количеством логических элементов - 5 980 и встроенной памятью - 90 Кб. ПЛИС этого семейства имеют логическую емкость до 20 060 логических элементов (LE) и встроенную память до 288 Кбит. В сочетании с ФАПЧ и большим количеством поддерживаемых стандартов ввода/вывода - LVTTL, LVCMOS, PCI и LVDS (с поддержкой до 129 каналов), являются оптимальным решением для применения в потребительской электронике, автоэлектронике и телекоммуникационных устройствах. ПЛИС семейства Cyclone способны работать с различными видами внешней памяти - DDR SDRAM, FCRAM и SDR SDRAM. Обмен данными осуществляется через выделенный интерфейс, который гарантирует быструю и надежную передачу данных со скоростями до 266 Мбит/с.

Простой программатор для ПЛИС фирмы Altera

Данный программатор вполне может заменить подключаемый к LPT-порту фирменный ByteBlasterMV. Электрическая принципиальная схема представлена на рис.1. Длина кабеля, соединяющего корпус разъема DB-25M (подключается к LPT-пору компьютера) с Вашим разъемом, подключаемым к плате, на которой находится программируемая ПЛИС, не должна превышать 0,4 м. Так же не рекомендуется стягивать провода, идущие от разъема к разъему, в очень крепкий жгут, в случае, если у вышеуказанных проводов тонкая изоляция, поскольку при этом возможно образование поразитных связей между проводниками, что может привести к неработоспособности программатора.

35

Улучшить эксплуатационные характеристики программатора путем удлинения кабеля между разъемами можно, если каждую сигнальную линию выполнить витой парой, как показано на рис.2. В этом случае длина кабеля может составлять более 1 м.

Источник статьи...

36

Конфигурация ПЛИС при помощи AVR

http://www.rlocman.ru/i/Image/2008/01/10/Konfiguracija_1.jpg

37

http://www.platan.ru/cgi-bin/qwery.pl/i … ;group=140   в продаже на платане..

виды корпусов и распиновки http://www.altera.com/cgi-bin/devsearch … 6&y=11

бесплатный софт для разработки https://www.altera.com/support/software … enter.html

может взять логику попроще? для генерации проверочных сигналов (даташиты еще не изучал)
http://www.platan.ru/cgi-bin/qwery.pl/i … ;group=140
http://www.platan.ru/cgi-bin/qwery.pl/i … ;group=140

логика на чип-дипе http://www.chip-dip.ru/catalog/1747.asp … amp;sklad=

38

Может сделать генератор на ПИКе, у тебя программатор есть?

39

Есть,
На бэйсике так вроде...
portC.1 = 1
waitms 10
portC.1 = 0
waitms 10

40

RA6/OSC2/CLKOUT - In RC or INTOSC mode. OSC2 pin can output CLKOUT, which has 1/4 the frequency of OSC1 Максимальная частота при работе от внутреннего генератора составит 1 МГц на RA6...
